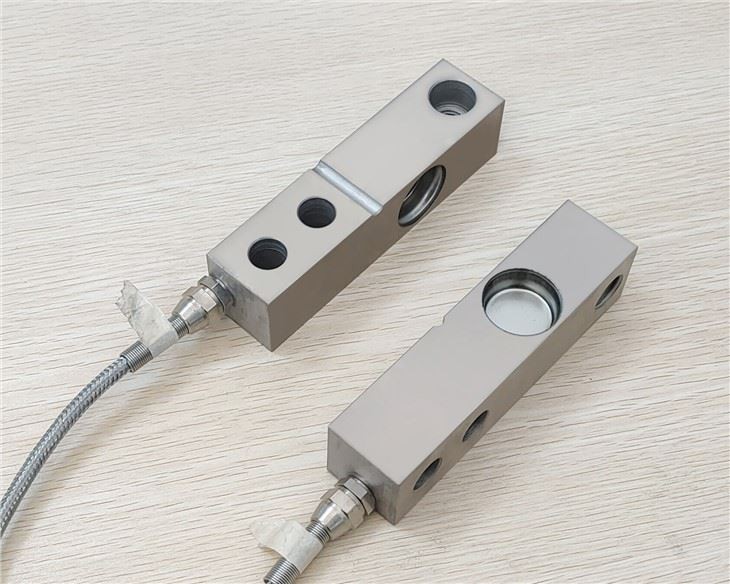

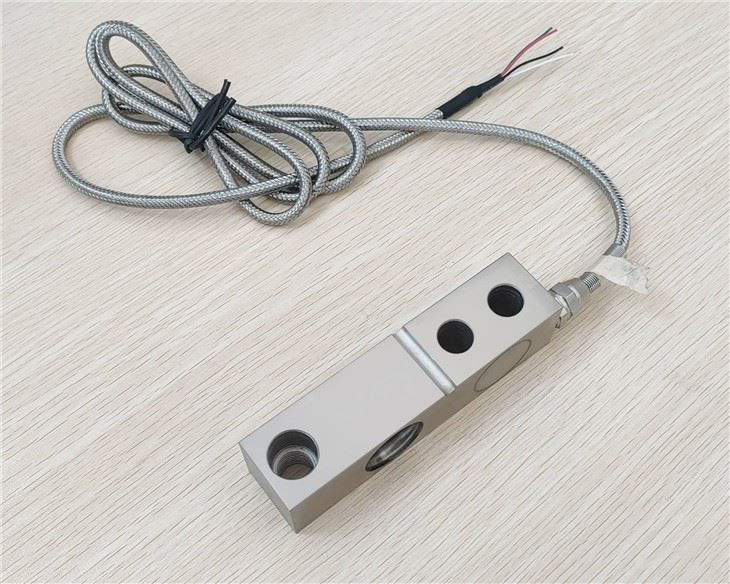

Cellules de charge à faisceau de cisaillement simple, précision C3
Modèle:SD-03
Capacité:100kg-10,000kg
Traits:
Cellule de charge à faisceau de cisaillement unique, plage de capacité de 100 kg à 10 000 kg
Matériau : acier allié ou acier inoxydable, norme OIML de haute qualité et de haute précision, faibles coûts,
Scellé au laser, étanche à IP68, anti-corrosion.
Applications:Balances au sol, balances à plate-forme, pont-bascule et autres appareils de pesage.
Dimensions : (mm)
Capacité | L | L1 | L2 | L3 | L4 | d | B | M |
1~4(klb) 0.5~2(t) | 130 | 56.5 | 15.8 | 25.4 | 76.2 | 13.5 | 31.8 | M16X2 |
5~10(klb) 2.5~5(t) | 171.5 | 77.2 | 19.1 | 38.1 | 95.3 | 20 | 38.1 | M18X1.5 |
20(klb) 10(t) | 222.3 | 101.6 | 25.4 | 50.8 | 120.7 | 26.2 | 50.8 | M24x2 |
SPÉCIFICATION: | |||
Précision: | C3 | ||
Erreur combinée : | ±0.02 | ||
Puissance nominale: | 2mv / 3mv/v±0.003 | ||
Creep (pourcentage FS/30min): | ±0.02 | ||
Non-linéarité (pourcentage FS) | ±0.02 | ||
Hystérésis : (pourcentage FS) | ±0.02 | ||
Solde nul (pourcentage FS) : | ±1.0 | ||
Résistance d'entrée : | 350±5 | ||
Résistance de sortie : | 350±5 | ||
La resistance d'isolement: | Supérieur ou égal à 5000(100VDC) | ||
Temp. effet sur la portée (pourcentage FS/10 degrés): | ±0.017 | ||
Temp. effet sur zéro (pourcentage FS/10 degrés): | ±0.02 | ||
Utilisez temp. plage (degré): | -20- plus 55 | ||
Tension d'excitation(V): | 9-12(DC) | ||
Surcharge de sécurité (% FS) | 150 pour cent | ||
Surcharge ultime (pourcentage FS) | 200 pour cent | ||
Défendre le grade | IP68 | ||
Longueur de câble: | 3 mètres -10 mètres | ||
Méthode de connexion filaire | |||
ROUGE=EXC plus | NOIR=SAUF- | VERT=Signal plus | BLANC=Signal- |
