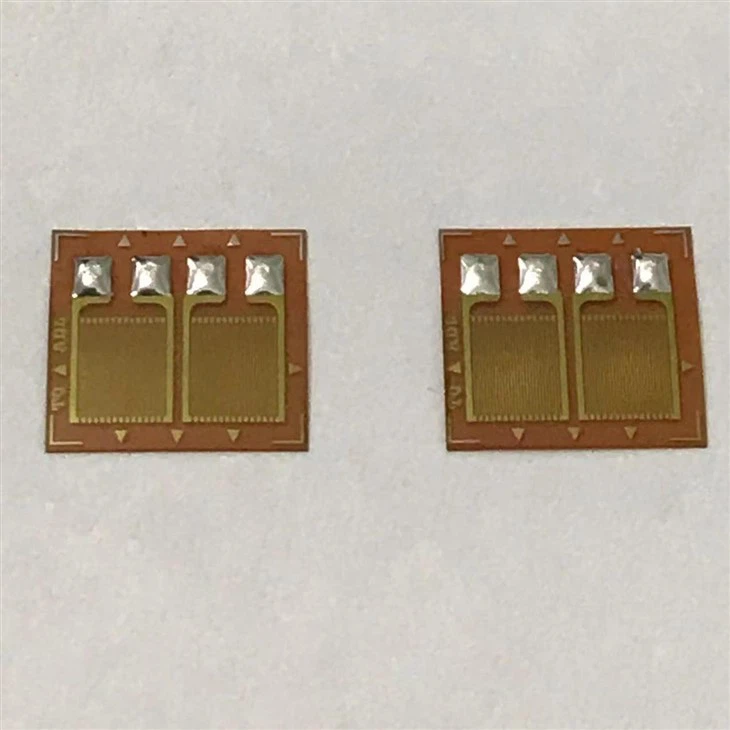

Série Double Strain Gauges FB
Gauges de contrainte à double parallèlese compose de deux jauges de contrainte linéaires disposées en parallèle. Ils peuvent être utilisés avec diverses configurations de circuits de pont. Un exemple courant est le circuit de pliage à pliage, où deux jauges de déformation parallèles sont positionnées sur les côtés opposés de la structure. Les jauges de déformation double parallèle sont indispensables dans les scénarios exigeant une haute précision, une résilience environnementale et une analyse de déformation multi-axes. Leur polyvalence s'étend sur les industries des machines lourdes à l'ingénierie biomédicale, ce qui en fait une pierre angulaire de la technologie de mesure moderne des déformations. Reportez-vous toujours aux directives du fabricant pour l'installation et l'étalonnage optimaux.
Modèle: série FB \/ Série FB-A
Matériel porteur: aldéhyde phénolique \/ polyimide \/ époxy
Matériel de mesure: Foil (alliage de cuivre nickel, constant ou karma)
Résistance: 350-1000 Ohm
Température opérationnelle － 20- ＋ 80 degrés, plage de compensation de température ＋ 10- ＋ 80 degrés
Trois (3) points de soudure, termes longs stables.
| MODÈLE | Grille (mm) |
Taille de base (mm) | Distance de la grille (mm) |
| Bf (ba \/ be) 350-2 fb | 2.0×3.2 | 5.7×7.7 | / |
| Bf (ba \/ be) 350-3 fb | 3.1×3.1 | 7.2×7.6 | / |
| Bf (ba \/ be) 350-4 fb | 4.0×2.7 | 8.1 ×6.9 | / |
| Bf (ba \/ be) 350-6 fb | 6.0×2.7 | 10.3×6.9 | / |
| Bf (ba \/ be) 1000-2 fb | 2.0×3.2 | 5.7×7.7 | / |
| Bf (ba \/ be) 1000-3 fb | 3.0×3.3 | 7.1 ×7.8 | / |
| Bf (ba \/ be) 350-3 fb-a | 3.1 ×3.1 | 7.2×7.6 | / |
| Bf (ba \/ be) 1000-3 fb-a | 3.0×3.3 | 7.1 ×7.8 | / |
Applications:
Charges cellules et capteurs de couple:Pour une mesure précise de la force ou du couple de rotation.
Surveillance de la santé structurelle:Détection de la souche dans les ponts, les bâtiments ou les composants aérospatiaux.
Test de matériel:Évaluation du comportement de contrainte-déformation dans les laboratoires.
Note:D'autres modèles et tailles sont disponibles en fonction de la demande du client
