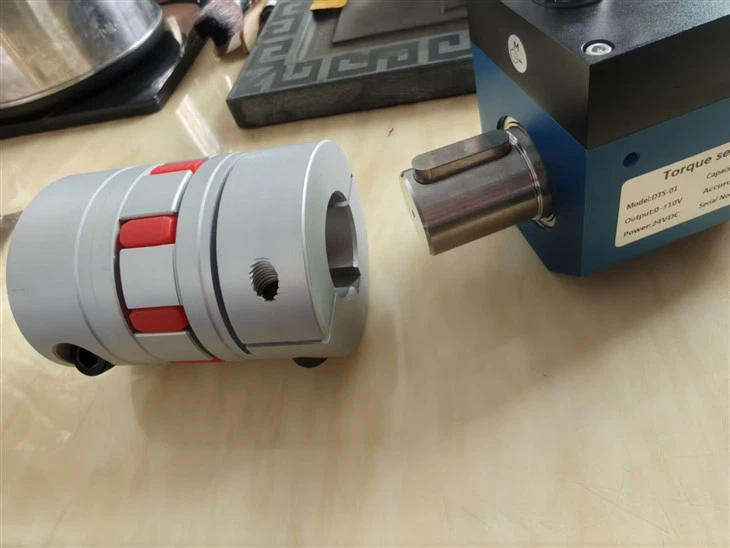

Transducteur de couple dynamique avec des couplages pour l'étalonnage de la clé
Modèle: DST -01
Les capteurs de couple de réaction sont des composants essentiels dans les systèmes d'étalonnage de la clé à couple, fournissant une mesure précise du couple appliqué tout en compensant les forces de réaction.
1. Rôle dans les systèmes d'étalonnage
Le transducteur de couple de réaction s'intègre aux systèmes d'étalonnage avec des commandes de moteur pas à pas, des capteurs de couple et des encodeurs pour obtenirFonctionnement manuel, automatique ou électronique
Ils permettent les deuxContrôle en boucle ouverte et en boucle fermée, assurer la précision de l'étalonnage grâce à des commentaires en temps réel
2. Caractéristiques techniques critiques
TEDS (IEEE1451.4) Support: Automatise l'identification du capteur et les paramètres d'étalonnage, réduisant les erreurs de configuration
Construction robuste:
Acier inoxydable pour la résistance à la corrosion dans les environnements industriels
Alliage d'aluminium pour les applications légères
Protection contre les surcharges: résister à 150% de surcharge sûre et à 300% de surcharge ultime
Résilience environnementale: IP 65- Unités notées, résistez à la poussière \/ à la pénétration d'eau
3. Intégration dans les flux de travail d'étalonnage
Montage: Les conceptions de bride \/ carré permettent un couplage direct avec des clés de couple, minimisant les erreurs de désalignement
Traitement du signal: Nécessite une compatibilité avec:
Circuits de fréquence quadrupliqués pour la réduction du bruit
Câbles blindés (par exemple, polyuréthane \/ PVC-protégé) pour des mesures précises à faible bruit
Compensation de température: Critique pour la dérive dans des conditions de laboratoire \/ champ variables
◆ Dimensions:
◆ Caractéristiques et applications
Capteur de couple de réaction pour l'étalonnage de la clé à couple,Sortie 5 ~ 15 kHz Signal de fréquence ou signal de courant de 4 ~ 20 mA, adapté à la transmission à longue distance.
La fonction est de petite taille, facile à utiliser et à installer, une capacité anti-ingérence de signal fort.
Le produit est de type sans contact, sans usure, la vitesse la plus élevée de 8000 tr \/ min, adaptée aux conditions de rotation à long terme à grande vitesse.
Il s'agit d'un nouveau produit développé par notre entreprise sur la base de la technologie spéciale de Strain Bridge, qui convient à toutes sortes d'occasions de mesure du couple avec un petit volume et une grande vitesse.
◆ Tparamètre echnical
| Paramètre |
Caractéristiques |
|
Capcity range |
3,5,10,20,30,50,100 nm (facultatif) |
|
Tension d'alimentation |
± 15V DC (sortie du signal de fréquence), 24V CC (tension ou sortie de signal de courant) |
|
Signal de couple |
5 ~ 15KHz (amplitude de 12V, 0. 0. 10khz), 4 ~ 20MA, 1 ~ 5V, 0-10 v (facultatif) |
|
Range de vitesses |
0 ~ 1000,3000,6000,8000 tr \/ min |
|
Précision |
±0.25%, ±0.5% |
|
Stabilité de l'année |
0. 25% \/ an |
|
Résistance à l'isolation |
Supérieur ou égal à 2000mΩ (100VDC) |
|
Température ambiante |
-20 ~ 60 degrés |
|
Humidité relative |
0-90% rh |
|
Capacité de surcharge |
150% |
|
Réponse en fréquence |
1 ms |
Accessoires en option
 |
Couptume, indicateur Accessoires: outils d'installation Affichage de la valeur de couple uniquement Câble; Câble de capteur de couple Facultatif: Prise en charge de RS232 |
 |
Speed Indcator Accessoires: outils d'installation Affichage de la valeur de vitesse uniquement Câble: câble de capteur de couple Facultatif: RS232. |
 |
Couplages Connexion de la tige Aluminium pour une petite capacité Acier en alliage pour la capacité moyenne Acier inoxydable pour une grande capacité |
 |
Logiciel PC 1, Prise en charge de l'affichage des données, du stockage, du téléchargement. 2, capable d'afficher les données de couple, de vitesse et de consommation d'énergie si le compteur connecté à l'informatique prend en charge ces fonctions. |
 |
Émetteurs: Pour convertir la sortie MV \/ V en sortie analogique, comme 0-5 v \/ 0-10 v \/ 4-20 ma |
