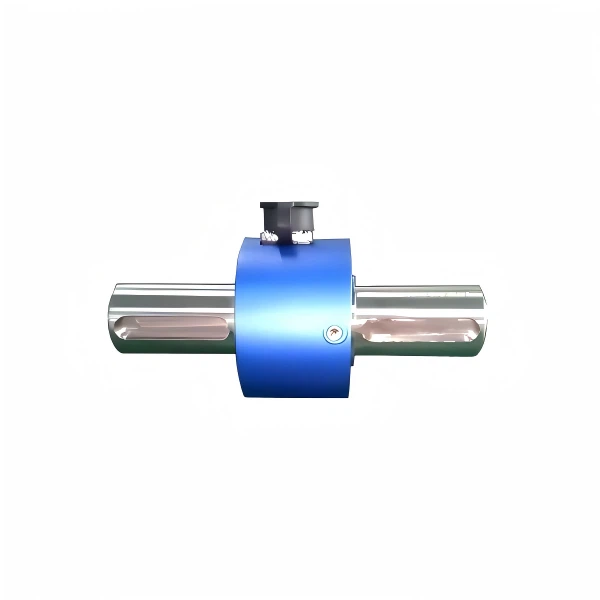

Transducteur de couple statique pour l'étalonnage industriel
Modèle : ZNJ-101
Un capteur de couple statique, également appelé capteur de couple de réaction, mesure la force de torsion sur un objet non rotatif ou dans un système à mouvement lent et stable. Ils sont conçus pour mesurer le couple de réaction, la force de torsion générée contre un support fixe, sans mesurer la rotation continue. Ces capteurs sont très appréciés pour leur stabilité, leur précision et leur durabilité.
◆ Dimensions:
| Capacité (Nm) | φd | A | B | C | E | φF | Taille de clé |
| 0.03-0.05 | 6 | 65 | 48 | 7 | 8.5 | 32 | |
| 0.1-5 | 8 | 85 | 48 | 17 | 18.5 | 32 | |
| 10-15 | 10 | 85 | 48 | 17 | 18.5 | 32 | / |
| 10-100 | 18 | 110 | 46 | 30 | 32 | 51 | 6*6*22*1 |
| 200-500 | 28 | 130 | 50 | 38 | 40 | 66 | 8*7*30*1 |
| 1K | 50 | 210 | 66 | 68 | 72 | 97 | 16*10*53*1 |
| 2K-5K | 70 | 302 | 86 | 100 | 108 | 112 | 20*12*80*1 |
| 10K-20K | 110 | 400 | 100 | 140 | 150 | 173 | 32*18*110*2 |
◆ Fonctionnalités et applications
1. Applique une jauge de contrainte à résistance intégrée à un circuit précis, stable et d'une large plage de mesure.
2. Les deux extrémités avec joint de clé, faciles à installer et à utiliser.
3. Technologie allemande, appliquant des équipements de production et d'inspection avancés.
◆ Tparamètre technique
| Paramètre | Spécification | |||||
| Capacité | 0-100,1000,5000Nm | |||||
| Sortie nominale | 1,5 ± 10 % mV/V | |||||
| Solde nul | ±1%F.S | |||||
| non linéarité | ±0.1-0.3%F.S | |||||
| Hystérèse | ±0.05%F.S | |||||
| Répétabilité | ±0.05%F.S | |||||
| ramper | 0,03 % FS/30 min | |||||
| Effet de la température sur la sortie | 0,03 % FS/10 degrés | |||||
| Effet de température sur zéro | 0,03 % FS/10 degrés | |||||
| Impédance d'entrée | 350/750±10Ω | |||||
| Impédance de sortie | 350/700±5Ω | |||||
| Fréquence des réponses | 100μS | |||||
| Isolation | Supérieur ou égal à 5000MΩ/100V | |||||
| Excitation recommandée | 10 V (CC) | |||||
| Plage de température compensée | -10-60 degrés | |||||
| Plage de température de fonctionnement | -20-65 degrés | |||||
| Surcharge sécurisée | 150%F.S | |||||
| Surcharge UItime | 200%F.S | |||||
| Taille du câble | Ø5.2x3m | |||||
| Code couleur du câble | Entrée : rouge (+), noir (-), sortie : vert (+), blanc (-) | |||||
| Matériel | AI/acier inoxydable/acier allié | |||||
Accessoires en option
 |
Couplemètre, indicateur Accessoires: outils d'installation Affichage de la valeur de couple uniquement Câble; Câble du capteur de couple Facultatif : prise en charge RS232 |
 |
Compteur de vitesse Accessoires: outils d'installation Affichage de la valeur de vitesse uniquement Câble : Câble du capteur de couple En option : RS232. |
 |
Logiciel PC 1, prise en charge de l'affichage des données, du stockage, du téléchargement. 2, capable d'afficher les données de couple, de vitesse et de consommation d'énergie si le compteur qui y est connecté prend en charge ces fonctions. |
 |
Émetteurs : Pour convertir la sortie mv/v en sortie analogique, comme 0-5 V/0-10 V/4-20 mA. |
